Подробное описание

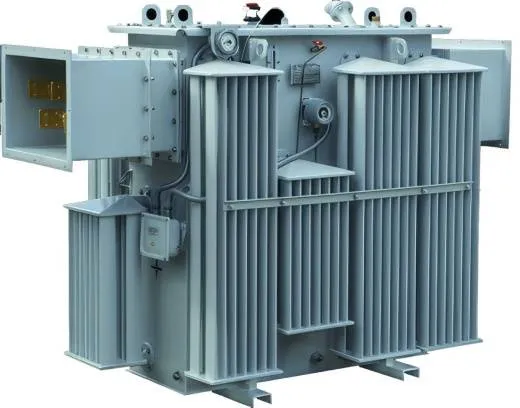

Трансформатор ТМГФ 1000/6/0,4 — трёхфазный силовой понижающий агрегат в герметичном масляном исполнении с фланцевыми выводами. Предназначен для продолжительной работы в сетях промышленной частоты 50 Гц. Его ключевая задача — преобразование входного напряжения 6 кВ на стороне ВН в рабочее напряжение 0,4 кВ на стороне НН при номинальной мощности 1000 кВа (1 МВА).
Заводская документация на ТМГФ 1000/6/0,4 содержит сведения о схеме и группе соединений обмоток, параметрах обмоток ВН 6 кВ и НН 0,4 кВ. Корпус выпускается в двух вариантах: цельносварной гофрированный бак либо бак с радиаторами. Оба исполнения герметичны — расширительный бак, газовое реле и воздухоосушитель отсутствуют. Температурное расширение масла компенсируется упругостью гофрированных стенок или воздушной «подушкой» в радиаторном баке. Фланцевые вводы ВН 6 кВ и НН 0,4 кВ расположены на боковых стенках и защищены герметичными коробами. На крышке смонтированы привод переключателя ПБВ, маслоуказатель и предохранительный клапан.
Трансформатор ТМГФ 1000/6/0,4 поставляется заполненным маслом
Для подъёма и перемещения оборудования, масса которого может превышать 4000 кг, на крышке предусмотрены строповые проушины. В нижней части бака установлены заземляющий болт, пробка для слива масла и кран для отбора пробы. Монтаж ведётся только на подготовленное горизонтальное основание через отверстия в опорных швеллерах.
Ключевые особенности
| # | Особенность | Описание |
|---|---|---|
| 1 # | Полная герметизация Особенность | Герметичный бак (гофрированный или радиаторный) исключает контакт масла с воздухом: не требуются доливки и замена масла Описание |
| 2 # | Фланцевое подключение Особенность | Боковые вводы ВН и НН с герметичными коробами упрощают монтаж кабельных линий и защищают от пыли и влаги Описание |
| 3 # | Регулирование без возбуждения Особенность | Переключатель ПБВ на пять ступеней (±2×2,5%) изменяет коэффициент трансформации только на отключённом трансформаторе Описание |
| 4 # | Безопасность при КЗ Особенность | Предохранительный клапан срабатывает при резком повышении давления и не требует обслуживания Описание |
«Трансформатор ТМГФ 1000/6/0,4 объединяет два важных преимущества: полную герметизацию масляной системы и удобство фланцевого подключения. Масло не окисляется и не увлажняется, а боковые вводы позволяют смонтировать оборудование быстро и аккуратно, особенно в стеснённых условиях КТП».
— Главный технолог завода-изготовителя
Комплект поставки и прилагаемые документы
- Трансформатор ТМГФ 1000/6/0,4 согласно договору и спецификации.
- Технический паспорт с протоколом заводских испытаний.
- Руководство по монтажу и инструкция по вводу в эксплуатацию.
- Сертификаты (декларации) соответствия на провод, масло и изоляторы.
Условия и требования, предъявляемые к эксплуатации
- Продолжительный режим работы (S1) в сетях с частотой 50 Гц.
- Установка на открытых площадках или в вентилируемых помещениях.
- Высота над уровнем моря — не более 1000 м.
- Относительная влажность воздуха — до 80% при +20 °C.
- Перед включением обязательны высоковольтные испытания аккредитованной электролабораторией.
- Регулирование напряжения — переключение без возбуждения (ПБВ), пять ступеней с шагом 2,5% (±2×2,5%). Переключение производится только на полностью отключённом и заземлённом трансформаторе.
- Климатическое исполнение — У1 (от –45 до +40 °C) или УХЛ1 (от –60 до +40 °C).
- идентичность схем и групп соединений обмоток;
- соотношение номинальных мощностей не более 1:3;
- отклонение коэффициентов трансформации не выше ±0,5%;
- различие напряжений короткого замыкания не более ±10%;
- выполненная фазировка перед включением.
- взрывоопасные и химически агрессивные среды;
- постоянные вибрации и ударные нагрузки;
- частые коммутации со стороны питающей сети.
Контрольно-измерительные приборы и сигнализация
| # | Прибор | Функция |
|---|---|---|
| 1 # | Маслоуказатель поплавковый Прибор | Визуальный контроль уровня масла в баке Функция |
| 2 # | Манометрический термометр Прибор | Измерение температуры верхних слоёв масла; может иметь сигнальные контакты Функция |
| 3 # | Предохранительный клапан Прибор | Сброс избыточного давления при коротком замыкании Функция |
| 4 # | Мановакуумметр (опционально) Прибор | Контроль внутреннего давления с выводом сигнала в клеммную коробку Функция |
Назначение и область применения
Трансформаторы ТМГФ 1000/6/0,4 монтируются в металлических и бетонных комплектных подстанциях (КТП, БКТП), а также в утеплённых сооружениях из сэндвич-панелей. Благодаря фланцевым вводам и герметичному исполнению они особенно удобны для объектов с повышенными требованиями к пожаробезопасности и ограниченным пространством. Предназначены для питания распределительных сетей напряжением 0,4 кВ от первичных линий 6 кВ.
Принцип действия
- При подаче напряжения 6 кВ на первичную обмотку ВН возникает ток холостого хода, создающий переменный магнитный поток в магнитопроводе.
- Поток замыкается по сердечнику, набранному из холоднокатаной электротехнической стали.
- Переменный магнитный поток индуцирует во вторичной обмотке НН электродвижущую силу, формируя на выводах напряжение 0,4 кВ.
- При подключении нагрузки трансформатор отдаёт мощность 1000 кВа (1 МВА).
Способ монтажа и установка
Подъём осуществляется за строповые пластины на крышке. Присоединение кабелей или шин производится к фланцевым вводным шпилькам ВН и НН с помощью контактных зажимов. Заземляющий зажим расположен внизу бака. Монтаж ведётся на ровное бетонное или металлическое основание. При внутренней установке обязательна приточно-вытяжная вентиляция; расстояние от корпуса до стен — не менее 200 мм.
Схема погрузки и разгрузки
Введение в эксплуатацию
Перед первым включением выполняется визуальный осмотр на отсутствие механических повреждений, проверяются комплектность и затяжка болтовых соединений. После завершения монтажа и подключения высоковольтных цепей проводятся приёмо-сдаточные испытания аккредитованной лабораторией. Нагрузку поднимают плавно, начиная с минимальной, в течение нескольких дней. Контролируют уровень масла по маслоуказателю, проверяют герметичность уплотнений. Термометр монтируется в гильзу с маслом, порог сигнализации — не выше 105 °C. Проверяют сопротивление изоляции и заземление, после чего подают напряжение.
Важно: герметичный бак не требует замены силикагеля и постоянного контроля масла. Ежегодное техническое обслуживание выполняется в объёме, предусмотренном ПТЭЭП и ПУЭ.
Правила технического обслуживания
- Визуальный осмотр бака, изоляторов и контактных соединений.
- Измерение сопротивления изоляции и коэффициента абсорбции.
- Проверка петли «фаза-ноль» и токов короткого замыкания.
- Тепловизионный контроль температуры масла и контактных узлов.
- Высоковольтные испытания в установленные сроки.
- Периодический отбор пробы масла для анализа пробивного напряжения и влагосодержания (рекомендуемый интервал — раз в 6 лет).
- Ревизия болтовых и сварных соединений, подтяжка крепежа.
- Тестирование устройств релейной защиты и автоматического ввода резерва.
- Проверка средств защиты и цепей сигнализации.
Структура условного обозначения маркировки
| Обозначение | Расшифровка |
|---|---|
| Т | трёхфазный трансформатор |
| М | масляное охлаждение с естественной циркуляцией масла и воздуха |
| Г | герметичное исполнение, без маслорасширителя |
| Ф | фланцевые вводы (боковое подключение) |
| 1000 кВа (1 МВА) | номинальная мощность, кВа |
| 6 кВ | номинальное напряжение обмотки ВН, кВ |
| 0,4 кВ | номинальное напряжение обмотки НН, кВ |
| Υ/Υн–0 | схема и группа соединения «звезда/звезда с нулевым выводом», группа 0 |
| УХЛ1 | климатическое исполнение и категория размещения по ГОСТ 15150‑69, ГОСТ 15543.1‑89 |
Как выбрать силовой трансформатор
При выборе силового трансформатора необходимо руководствоваться техническими условиями энергоснабжающей организации, проектом либо опросным листом. Основные параметры для выбора:
- Номинальная мощность.
- Класс напряжения первичной обмотки (ВН).
- Класс напряжения вторичной обмотки (НН).
- Схема и группа соединений.
- Климатическое исполнение и категория размещения.
При параллельной работе нескольких агрегатов их мощность выбирается по ГОСТ 30830-2002 МЭК 60076-1-93 с таким расчётом, чтобы оставшиеся в работе трансформаторы выдерживали нагрузку с учётом разрешённых перегрузок.
| # | Нормативный документ | Область регулирования |
|---|---|---|
| 1 # | ГОСТ 11677-85 Нормативный документ | Трансформаторы силовые. Общие технические условия Область регулирования |
| 2 # | ГОСТ 15150-69 Нормативный документ | Климатические исполнения и категории размещения Область регулирования |
| 3 # | ПУЭ (гл. 2.3, 4.2) Нормативный документ | Требования к монтажу, изоляционным расстояниям, заземлению Область регулирования |
| 4 # | ПТЭЭП Нормативный документ | Эксплуатация электроустановок потребителей Область регулирования |
| 5 # | РД 34.45-51.300-97 Нормативный документ | Объём и нормы испытаний электрооборудования Область регулирования |
Технические характеристики
Номинальная мощность | 1000 кВа (1 МВА) |
Первичное напряжение стороны ВН | 6 кВ |
Вторичное напряжение стороны НН | 0,4 кВ |
Вид оборудования | ТМГФ - Масляный, понижающий, силовой фланцевый герметичный |
Направление высоковольтных вводов ВН и выводов НН | По бокам или вверх (на усмотрение клиента) |
Рх, кВт - Потери холостого хода | 1550 Вт |
ΔРк, кВт - Потери короткого замыкания | 10800 Вт |
Uк, % Напряжение короткого замыкания | 5,50% |
Iх, % - Ток холостого хода | 1,20% |
Рабочая частота сети переменного тока | 50 Гц |
Количество фаз | 3 фазный (Трехфазный) |
Количество обмоток | Двухобмоточный |
Режим работы | Длительный |
Схема подключения группы соединения обмоток |
|
Вид и пределы регулирования напряжения ВН | ПБВ ±2x2,5% (5 ступеней) выполняется переключением ответвлений на стороне высокого напряжения при помощи пятиступенчатого реечного переключателя, привод которого на крышке трансформатора. Переключения производятся без возбуждения при отсутствии напряжения |
Климатическое исполнение и категория размещения |
|
Степень защиты | от IP00 до IP21 |
Материал активной части первичной и вторичной обмоток катушек сердечника |
|
Материал бака трансформатора | Металл 3 мм (Радиаторный бак), Гофра (Гофрированный бак) |
Система охлаждения | Маслонаполненный с естественной циркуляцией масла и воздуха |
Тип диэлектрика | Трансформаторное масло ВГ, ГК РОСНЕФТЬ (ГОСТ Р 54331-2011) |
Сейсмостойкость | 9 баллов |
Производитель | TRANSFORMATOR-ENERGUM |
Страна производитель | Россия |
Срок службы (Срок полезного использования) | до 45 лет |
Гарантийный срок | 5 лет |
Документы | Инструкция по эксплуатации, паспорт и протокол испытаний |
Рекомендуемое место монтажа | Установка в трансформаторные подстанции СТП, КТП, КТПН, БКТП |
Серийный номер | ИВ768/2026 |
Номер партии | 63Ш83-2026 |
Чертежи и габаритные размеры
Длина, мм | 2080 |
Глубина, мм | 1100 |
Высота, мм | 1670 |
Установочные размеры, мм | 800x800 |
Масса масла, кг | 920 |
Полный вес | 3240 |
ПБВ | ±2×2,5% |
Устройство и конструкция трансформатора ТМГФ 1000/6/0,4
Ключевые элементы конструкции
| # | Элемент | Назначение |
|---|---|---|
| 1 # | Герметичный бак Элемент | Цельносварной корпус с гофрированными стенками или радиаторами; полностью изолирует масло от атмосферы, компенсирует тепловое расширение Назначение |
| 2 # | Фланцевые вводы ВН/НН Элемент | Боковое подключение кабелей или шин через проходные изоляторы, защищённые коробами от пыли и влаги Назначение |
| 3 # | Магнитопровод Элемент | Сердечник из холоднокатаной стали с шихтовкой step‑lap, снижает потери и шум Назначение |
| 4 # | Переключатель ПБВ Элемент | Изменяет коэффициент трансформации на отключённом трансформаторе (пять ступеней ±2×2,5%) Назначение |
| 5 # | Предохранительный клапан Элемент | Сбрасывает избыточное давление при внутреннем коротком замыкании, не требует обслуживания Назначение |
Трансформатор ТМГФ 1000/6/0,4 — трёхфазный масляный агрегат, сочетающий герметичное исполнение и фланцевые выводы. Бак полностью изолирует масло от воздуха, поэтому расширительный бак, газовое реле и воздухоосушитель отсутствуют. Температурное расширение масла компенсируется упругостью гофрированных стенок или воздушной «подушкой» в радиаторном исполнении. Высоковольтные вводы 6 кВ и низковольтные выводы 0,4 кВ расположены на боковых стенках и защищены герметичными коробами. Такая конструкция упрощает подключение в КТП и исключает попадание пыли и влаги.
Регулирование напряжения осуществляется переключением без возбуждения (ПБВ) на пяти ступенях вручную при отключённом трансформаторе. Контроль уровня масла ведётся по маслоуказателю, температура измеряется термометром. Предохранительный клапан и термосифонный фильтр обеспечивают безопасную работу и очистку масла.
Габаритные и присоединительные размеры
Пространственная привязка ТМГФ 1000/6/0,4 на объекте выполняется строго по заводскому габаритному чертежу. Документ содержит все геометрические параметры, необходимые для проектирования фундамента, прокладки кабельных трасс и организации безопасных зон обслуживания.
- Длина, ширина и полная высота агрегата с учётом гофрированного или радиаторного бака и защитных коробов вводов;
- Высотные отметки и плановые координаты фланцевых вводов ВН 6 кВ и НН 0,4 кВ относительно опорных швеллеров;
- Межосевое расстояние транспортных катков и расположение опорных швеллеров;
- Минимально допустимые зазоры до стен, перекрытий и соседнего оборудования согласно ПУЭ.
Габаритные размеры могут незначительно варьироваться в зависимости от исполнения бака (гофрированный или радиаторный) и климатического исполнения, поэтому при проектировании следует опираться исключительно на документацию завода‑изготовителя. Монтаж ведётся на ровное бетонное или металлическое основание. Трансформатор устанавливается на катки с фиксаторами; для снижения вибраций допускается применение резиновых подкладок.
| # | Документ | Содержание |
|---|---|---|
| 1 # | Габаритный чертёж Документ | Установочные и присоединительные размеры, масса Содержание |
| 2 # | Схема электрическая принципиальная Документ | Схема соединения обмоток, маркировка выводов Содержание |
| 3 # | Руководство по монтажу Документ | Требования к установке, заземлению и периодичности осмотров Содержание |
| 4 # | Протокол заводских испытаний Документ | Результаты проверок и измерений Содержание |
«Габаритный чертёж ТМГФ 1000/6/0,4 — это точный посадочный шаблон. Выверенные координаты каждого фланцевого ввода, опорного швеллера и радиатора позволяют проектировщикам заранее подготовить фундамент, кабельные трассы и вентиляцию, полностью исключая переделки на площадке».
— Руководитель конструкторского бюро завода‑изготовителя
Особенности конструктивного исполнения
| Конструктивный узел / особенность | Описание |
|---|---|
| Герметичный бак | отсутствие расширителя и газового реле; масло не окисляется и не увлажняется, замена масла не требуется весь срок службы |
| Фланцевые вводы | боковое подключение (правое или левое) с защитными коробами, предотвращающими попадание пыли, влаги и механические повреждения |
| Магнитная система и обмотки | магнитная система плоскошихтованная, из холоднокатаной стали; обмотки цилиндрические многослойные, из медного или алюминиевого провода |
| Регулирование напряжения (ПБВ) | на пять ступеней (±2×2,5% номинала); переключение выполняется вручную при полностью отключённом трансформаторе |
| Предохранительный клапан и термосифонный фильтр | обеспечивают безопасность и поддерживают качество масла |
| Окраска и уплотнения | бак окрашен атмосферостойкой эмалью RAL 7035 (по заказу возможна другая расцветка); все уплотнения выполнены из маслостойкой резины |
| Активная часть | жёстко скреплена с крышкой и состоит из магнитной системы, обмоток, ярмовых балок, отводов и переключателя ПБВ |
| Технология намотки и герметичность | намотка провода ведётся на автоматизированном оборудовании с укладкой межслойной изоляции из кабельной бумаги; герметичная конструкция исключает необходимость замены силикагеля и постоянного контроля масла |
- Установка катков для продольного и поперечного перемещения трансформатора ТМГФ 1000/6/0,4;
- Установка пробивного предохранителя на стороне низкого напряжения 0,4 кВ;
- Установка контактных зажимов;
- Установка манометрического термометра с сигнальными контактами.
| # | Нормативный документ | Область регулирования |
|---|---|---|
| 1 # | ГОСТ 11677‑85 Нормативный документ | Трансформаторы силовые. Общие технические условия Область регулирования |
| 2 # | ГОСТ 15150‑69 Нормативный документ | Климатические исполнения и категории размещения Область регулирования |
| 3 # | ПУЭ (гл. 2.3, 4.2) Нормативный документ | Требования к монтажу, изоляционным расстояниям, заземлению Область регулирования |
| 4 # | ПТЭЭП Нормативный документ | Эксплуатация электроустановок потребителей Область регулирования |
| 5 # | РД 34.45‑51.300‑97 Нормативный документ | Объём и нормы испытаний электрооборудования Область регулирования |

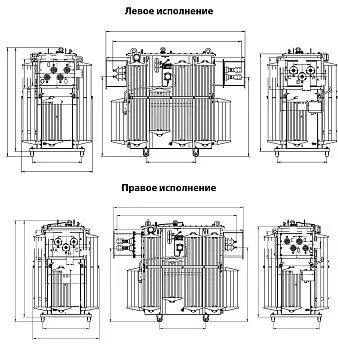

Чертежи трансформатора ТМГФ 1000/6/0,4
Завод-изготовитель предоставляет полный комплект технической документации, включая чертежи, необходимые для проектирования, монтажа и эксплуатации. Ниже приведён перечень обязательных чертежей и схем, поставляемых с трансформатором ТМГФ 1000/6/0,4. Все чертежи выполняются в соответствии с ЕСКД и доступны в электронном (PDF/DWG) и бумажном виде.
| № | Наименование чертежа | Обозначение | Назначение и содержание |
|---|---|---|---|
| 1 | Габаритный чертёж трансформатора ТМГФ 1000/6/0,4 | ГЧ-ТМГФ-XXXX | Установочные и присоединительные размеры, масса, расположение вводов ВН 6 кВ и НН 0,4 кВ, опорных швеллеров и катков |
| 2 | Схема электрическая принципиальная | Э3-ТМГФ-XXXX | Схема соединения обмоток, группа соединения, маркировка выводов, векторная диаграмма |
| 3 | Монтажный чертёж (план фундамента) | МЧ-ТМГФ-XXXX | Привязка опорных швеллеров, катков, закладных элементов, анкерных болтов и контура заземления |
| 4 | Чертёж транспортировочных приспособлений | ТЧ-ТМГФ-XXXX | Строповка, схема подъёма за петли, размещение на транспортном средстве |
| 5 | Чертёж вводов ВН и НН | ВЧ-ТМГФ-XXXX | Конструкция фланцевых вводов 6 кВ и 0,4 кВ, размеры защитных коробов, уплотнения |
| 6 | Паспорт трансформатора (включает габаритный эскиз) | ПС-ТМГФ-XXXX | Технические характеристики, гарантийные обязательства, результаты заводских испытаний |
Чертежи являются неотъемлемой частью эксплуатационной документации и служат основой для разработки проекта КТП, подготовки фундамента и прокладки кабельных трасс. Для получения полного комплекта чертежей обратитесь в отдел продаж или скачайте архив с официального сайта завода-изготовителя.
Видео
Документы
Доставим к месту монтажа
1 Марка оборудования
2 Введите область (регион)
3 Введите город
Видео инструкция погрузки
Инструкция погрузки и разгрузки
Доставка и транспортировка электрооборудования
Требования к автомобильному транспорту
Для безопасной перевозки силовых масляных трансформаторов в радиаторных и гофрированных баках транспортное средство должно отвечать перечисленным ниже условиям. Отклонение от требований повышает риск повреждения активной части и наружных узлов.
| Параметр | Требование | Примечание |
|---|---|---|
| Тип кузова Параметр | Открытая бортовая платформа с растентовкой Требование | Исключает локальный перегрев и позволяет контролировать состояние груза Примечание |
| Крепёжные петли Параметр | Не менее 4 такелажных петель, вваренных в раму Требование | Расположение должно соответствовать строповочной схеме трансформатора Примечание |
| Материал пола Параметр | Деревянный настил или резиновый рифлёный лист Требование | Уменьшает скольжение и демпфирует вибрацию Примечание |
| Грузоподъёмность Параметр | Превышает полный вес трансформатора не менее чем на 20 % Требование | Полный вес указан в технических характеристиках конкретной единицы Примечание |
Подготовка оборудования к отгрузке
Каждый трансформатор проходит полный цикл заводских испытаний согласно ТУ на серию. Перед отправкой выполняем контрольную сборку, проверку герметичности бака и измерение сопротивления изоляции. В комплект документации входят паспорт, протокол испытаний, руководство по монтажу и схема строповки.
«Трансформаторное оборудование нашего завода полностью подготовлено к перевозке автомобильным и железнодорожным транспортом. Консервация выводов и патрубков, а также жёсткое крепление активной части исключают повреждения при соблюдении скоростного режима и норм закрепления груза.»
— Главный технолог завода
Варианты доставки
Итоговую стоимость и срок доставки уточняйте у назначенного менеджера. Предварительный расчёт вы можете выполнить с помощью калькулятора доставки на этой странице — он учитывает расстояние, габариты и вес конкретной модели.
Транспортная компания
- Бесплатно доставим оборудование до терминала транспортной компании.
- Работаем со всеми основными магистральными перевозчиками.
- При наличии у вас прямого договора с перевозчиком готовы отгрузить продукцию в его адрес — сообщите об этом менеджеру до согласования счёта.
- Получение груза представителем — по доверенности и паспорту.
Самовывоз со склада завода
- Отгрузка осуществляется с 09:00 до 16:00 (по Екатеринбургу) в рабочие дни с понедельника по пятницу.
- Если оплата произведена не полностью, доплата должна быть выполнена до отгрузки.
- Не позднее чем за 24 часа до прибытия отправьте на почту завода скан доверенности на водителя и номер автомобиля.
- При получении водитель обязан предъявить оригинал доверенности и паспорт.
Экспресс-доставка малогабаритных отправлений
Для грузов весом до 30 кг (запасные части, документация, малогабаритные комплектующие) предлагаем курьерскую доставку силами специализированных служб. Тариф рассчитывается менеджером индивидуально.
| Способ | Особенности | Ориентировочный срок |
|---|---|---|
| Транспортная компания Способ | Жёсткая фиксация на паллете, страхование груза по желанию Особенности | Рассчитывается по маршруту Ориентировочный срок |
| Самовывоз Способ | Бесплатное хранение на складе до 3 рабочих дней после оплаты Особенности | В день согласованной отгрузки Ориентировочный срок |
| Экспресс-курьер Способ | Только для отправлений до 30 кг и габаритами не более 1,5 м в сумме трёх измерений Особенности | 1–5 рабочих дней Ориентировочный срок |
Нормативная база
Транспортировка, хранение и ввод в эксплуатацию масляных трансформаторов регламентируются следующими документами (актуальные редакции):
| Документ | Назначение | Примечание |
|---|---|---|
| ГОСТ 11677-85 Документ | Трансформаторы силовые. Общие технические условия Назначение | Содержит требования к транспортированию и хранению Примечание |
| ПУЭ, гл. 1.3 Документ | Выбор электрических аппаратов и проводников Назначение | Косвенно определяет условия монтажа после перевозки Примечание |
| ПТЭЭП Документ | Правила технической эксплуатации электроустановок потребителей Назначение | Порядок приёмки и испытаний после транспортировки Примечание |
| ТУ завода-изготовителя Документ | Технические условия на конкретную серию трансформаторов Назначение | Уточняют допустимые углы наклона, способы крепления и консервации Примечание |
Часто задаваемые вопросы
Внимание! Информация о гарантии, ценах, условиях оплаты и поставки, размещённая на данной странице, носит исключительно информационный (справочный) характер и не является публичной офертой (п. 2 ст. 437 Гражданского кодекса РФ). Окончательные условия гарантии, сроки, перечень комплектующих, цены и порядок расчётов фиксируются в договоре поставки и паспорте на конкретное изделие, а также могут быть изменены в одностороннем порядке без уведомления. Для получения актуальной информации обращайтесь к менеджерам компании.
Гарантия до 5 лет
Мы предоставляем гарантию до 5 лет на основное оборудование (силовые трансформаторы). Конкретный срок зависит от типа, мощности и условий эксплуатации. На комплектующие изделия (вводы, переключатели, реле, термометры и пр.) действует гарантия заводов-изготовителей этих компонентов, которая может отличаться от основного срока.
| Тип оборудования | Срок гарантии | Примечание |
|---|---|---|
| Силовые трансформаторы (масляные, сухие) | до 5 лет (60 месяцев) | Зависит от мощности, серии и условий эксплуатации |
| Комплектующие (вводы, РПН, ПБВ, реле, термометры, предохранители) | согласно гарантии производителя комплектующего | Как правило, от 12 до 36 месяцев, уточняется в паспорте изделия |
| Трансформаторное масло (залитое в заводе) | в течение гарантийного срока на трансформатор | Если ухудшение свойств масла вызвано заводским дефектом |
| Аксессуары (кронштейны, изоляторы, уплотнители) | в пределах основного гарантийного срока | При условии правильного монтажа и хранения |
«Мы комплектуем ТМГФ 1000/6/0,4 магнитопроводами из электротехнической стали ведущих российских поставщиков и вводами с высоким ресурсом изоляции. Это гарантирует стабильную работу трансформатора в течение всего заявленного срока службы при соблюдении правил эксплуатации.»
Главный технолог завода
На ТМГФ 1000/6/0,4 устанавливается гарантия заводом-изготовителем на срок до 60 месяцев с момента получения Покупателем. Условие — соблюдение правил устройства электроустановок (ПУЭ), правил технической эксплуатации электроустановок потребителей (ПТЭЭП) и сохранение заводских пломб.
Перед вводом в эксплуатацию Покупатель обязан предоставить протокол высоковольтных испытаний, проведённых сертифицированной лабораторией. Ежегодное техническое обслуживание должно выполняться по регламенту ПУЭ с направлением акта Поставщику. При несоблюдении этих требований гарантийный срок досрочно прекращается.
Причины отказа в гарантийном обслуживании
| # | Нарушение | Последствия |
|---|---|---|
| 1 # | Невыполнение требований ПУЭ, ПТЭЭП и руководства по эксплуатации при монтаже Нарушение | Снятие с гарантии Последствия |
| 2 # | Повреждение заводских пломб или следы несанкционированного вскрытия Нарушение | Отказ в гарантийном ремонте Последствия |
| 3 # | Механические дефекты, полученные при транспортировке или такелаже Нарушение | Не подлежит устранению по гарантии Последствия |
| 4 # | Эксплуатация с уровнем масла ниже минимальной отметки маслоуказателя Нарушение | Прекращение гарантийных обязательств Последствия |
| 5 # | Испытание изоляции повышенным напряжением без согласования с заводом Нарушение | Гарантия аннулируется Последствия |
| 6 # | Самостоятельная доливка масла несоответствующей марки без согласования Нарушение | Отказ в гарантии Последствия |
| 7 # | Эксплуатация при превышении номинальной мощности или несоблюдении режимов Нарушение | Гарантия не действует Последствия |
Дополнительные условия, ведущие к снятию с гарантийного учёта:
- Нарушение заводской схемы строповки: подъём за элементы, не предназначенные для такелажа полностью собранного трансформатора;
- Переключение ответвлений ПБВ без полного отключения трансформатора от сети и отсутствия фиксации рукоятки;
- Включение в сеть с повреждёнными изоляторами (трещины, сколы) или без заземления бака;
- Нарушение герметичности: самостоятельное отворачивание пробок, снятие маслоуказателя, изоляторов или иных уплотнений;
- Доливка масла без согласования с предприятием-изготовителем, если выявлена нехватка или несоответствие марки;
- Несоблюдение условий хранения: условия 8 по ГОСТ 15150-69 (открытая площадка) — до 1 года, условия 5 (под навесом) — до 2 лет с ежегодным осмотром.
Часто задаваемые вопросы о гарантии
«Каждый ТМГФ 1000/6/0,4 перед отгрузкой проходит обязательные приёмо-сдаточные испытания по ГОСТ 11677-85. Мы проверяем сопротивление изоляции, потери холостого хода и короткого замыкания, группу соединения обмоток — только после этого даём гарантию 5 лет.»
Ведущий инженер-конструктор
Обратите внимание: Все условия оплаты, цены, сроки и порядок поставки, указанные на сайте, носят информационный характер и не являются офертой. Окончательные условия фиксируются в договоре или счёте, выставленном после согласования с менеджером. Оплата через сайт не производится.
Способы оплаты
Порядок оплаты
Оплата производится только на основании выставленного Компанией счёта или в соответствии с условиями подписанного договора.
Для получения счёта Покупатель должен:
- направить запрос через форму на Сайте, по телефону или электронной почте;
- после связи с менеджером согласовать ассортимент, количество, технические характеристики, цену, сроки и условия поставки;
- предоставить реквизиты для выставления счёта (для юридических лиц – полные банковские реквизиты, ИНН, КПП, ОГРН; для физических лиц – Ф.И.О., адрес регистрации, контактные данные).
Счёт действителен в течение срока, указанного в нём (обычно 3–5 рабочих дней). После истечения срока действия цена и условия могут быть пересмотрены.
Обязательства Компании по поставке товара возникают только после поступления денежных средств на расчётный счёт Компании в размере 100% предоплаты, если иной порядок не предусмотрен договором.
В случае изменения цены производителем или колебания курса валют (для импортного оборудования) Компания оставляет за собой право пересмотреть цену в одностороннем порядке до момента полной оплаты. Покупатель уведомляется об изменении цены в течение 1 рабочего дня.
Формы оплаты
| Категория | Способ расчёта | Документы |
|---|---|---|
| Юридические лица Категория | Безналичный перевод на расчётный счёт завода Способ расчёта | Счёт, договор, спецификация, УПД, ТТН Документы |
| Физические лица Категория | Квитанция в банке, оплата по QR‑коду, банковская карта онлайн Способ расчёта | Кассовый чек, квитанция Документы |
Обратите внимание: Онлайн-оплата на Сайте не производится. Ссылки на оплату не предоставляются.
Сроки оплаты
Оплата должна быть произведена в срок, указанный в счёте или договоре. По умолчанию – в течение 3 рабочих дней с даты выставления счёта.
В случае задержки оплаты Компания оставляет за собой право приостановить выполнение заказа, изменить условия отгрузки или аннулировать заказ без предварительного уведомления.
Датой оплаты считается день зачисления денежных средств на расчётный счёт Компании.
Ответственность сторон
За нарушение сроков оплаты Покупатель несёт ответственность в соответствии с условиями договора и действующим законодательством РФ.
Компания не несёт ответственности за невозможность поставки товара в случае несвоевременного получения оплаты или непредоставления необходимых реквизитов.
В случае изменения цен на рынке или у производителя после выставления счёта, но до его оплаты, Компания вправе скорректировать цену, уведомив Покупателя. Отказ Покупателя от оплаты по новой цене влечёт аннулирование счёта.
Реквизиты для оплаты
Актуальные банковские реквизиты ООО «РУ-ТРАНС» для оплаты размещены на отдельной странице: Реквизиты компании.
Для выставления счёта просим направлять ваши реквизиты менеджеру при оформлении заказа.
Способы оформления заказа
Заказ на сайте
- Заказы принимаются круглосуточно. Выберите характеристики и нажмите «Купить».
- Заполните контактные данные во всплывающем окне, при необходимости прикрепите файл с техническим заданием и нажмите «Отправить».
- Представитель завода свяжется с вами по указанному номеру телефона.
Заказ по электронной почте
- Чтобы узнать стоимость ТМГФ 1000/6/0,4, отправьте опросный лист и реквизиты на почту для заявок: e@transformator-energum.ru.
- В теме письма укажите «Запрос договора на оборудование».
- Бухгалтерия подготовит договор и спецификацию. Сканы документов вы получите в течение рабочего дня.
Заказ по телефону
- Свяжитесь с менеджером по одному из телефонов в разделе «Контакты».
- Уточните наличие ТМГФ 1000/6/0,4 на складе и срок изготовления.
- Предоставьте реквизиты и выберите способ доставки.
Нормативная база
| Документ | Наименование | Применение |
|---|---|---|
| ГОСТ 11677-85 Документ | Трансформаторы силовые. Общие технические условия Наименование | Проектирование, испытания, гарантии Применение |
| ГОСТ 15150-69 Документ | Климатические исполнения и категории размещения Наименование | Условия хранения и эксплуатации Применение |
| ПУЭ (гл. 2.3, 4.2) Документ | Правила устройства электроустановок Наименование | Монтаж, заземление, изоляционные расстояния Применение |
| ПТЭЭП Документ | Правила технической эксплуатации электроустановок потребителей Наименование | Периодичность ТО, эксплуатационный контроль Применение |
| РД 34.45-51.300-97 Документ | Объём и нормы испытаний электрооборудования Наименование | Испытания масла и изоляции, высоковольтные проверки Применение |
Да, каждое изделие перед отгрузкой проходит обязательную предпродажную проверку в собственной сертифицированной электротехнической лаборатории. Это гарантирует, что трансформатор полностью работоспособен и соответствует заявленным характеристикам.
Что включает предпродажная проверка?
- Визуальный и измерительный контроль – целостность изоляторов, отсутствие механических повреждений, проверка крепежа.
- Электрические испытания – измерение сопротивления изоляции, коэффициента трансформации, тока холостого хода и потерь короткого замыкания.
- Проверка герметичности (для масляных трансформаторов) – контроль уровня масла, отсутствия течей.
- Испытание повышенным напряжением – электрическая прочность изоляции (в соответствии с ГОСТ 1516.3-96).
- Проверка работы переключателя ответвлений (ПБВ/РПН) – фиксация в каждом положении.
Наша лаборатория сертифицирована – испытания проводит аккредитованная организация ООО «СПУТНИК-ЭНЕРГЕТИКА» (свидетельство о регистрации электротехнической лаборатории № 13-00-49-ЭГЛ-22/143). Именно на основании её протоколов испытаний (№№ 1.214.24 – 9.222.24 от 25.07.2024) принята декларация о соответствии на всю серийную продукцию завода.
Результаты предпродажной проверки оформляются документально:
- Протокол испытаний (индивидуальный номер для каждой единицы).
- Заводской паспорт с отметкой ОТК.
- Сертификат соответствия (копия в комплекте документов).
Важно: предпродажная проверка проводится для 100% трансформаторов, отгружаемых с завода. Вы можете запросить копию протокола испытаний до момента оплаты – мы предоставим его в электронном виде. Только после успешного прохождения всех тестов оборудование допускается к упаковке и отправке заказчику.
Дополнительно, по запросу клиента, мы можем организовать приёмо-сдаточные испытания с участием вашего представителя непосредственно на заводском стенде перед отгрузкой.
Заказать услугу шеф-монтажа, пусконаладки, диагностики или сервисного обслуживания можно тремя способами. Менеджеры завода свяжутся с вами в течение 1 рабочего часа для уточнения деталей и расчёта стоимости.
Способы заказа:
- По телефону – позвоните по номеру +7 (982) 366-66-60 (отдел сервиса и технической поддержки).
- Через форму на сайте – заполните короткую заявку в блоке «Заказать услугу» или в форме обратной связи внизу любой страницы.
- По электронной почте – отправьте запрос на адрес e@transformator-energum.ru с указанием типа услуги, модели оборудования и желаемой даты.
Что нужно указать в заявке (для ускорения обработки):
- Тип и мощность трансформатора (или серийный номер).
- Необходимую услугу: шеф-монтаж, пусконаладка, тепловизионный контроль, анализ масла, обучение персонала.
- Адрес объекта и желаемую дату выезда инженеров.
Важно: после получения заявки менеджер в течение 2 часов вышлет коммерческое предложение или согласует дату выезда. Для срочных заявок (аварийная ситуация) звоните напрямую — выезд возможен в день обращения.
Фотогалерея
- Комментарии
- ВКонтакте
